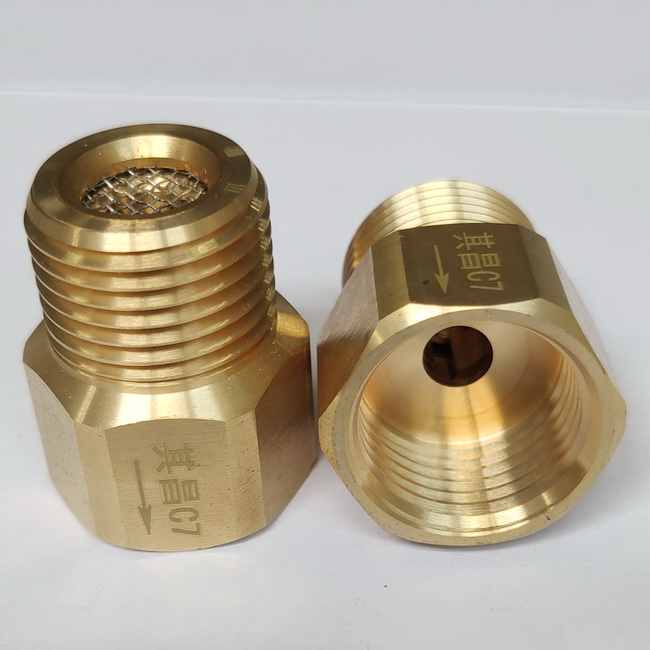

彩金汇 C7恒流节水阀：黄铜阀体（承压1MPa）

C7恒流节水阀：304不锈钢阀体、承压2.5MPa

       C系列恒流节水阀（恒流阀、定流量阀）采用其昌第四代恒流节水技术，是其昌高效自动节水器的换代产品，已大量应用于学校工厂医院等公共建筑节水节能，是目前解决建筑给水超压出流的有效措施。

      与对应老产品JT系列恒流节水阀彩金汇相比，C系列恒流节水阀具有水压适应范围宽、流量稳定性好、精度高、抗堵塞、安装适应性好等优点。

一、原理

      利用水压自动调节过流面积的大小，即水压升高时阀门开度自动减小、水压降低时阀门开度自动增大，节水器的流量自动维持在设定值。
二、功能
      在工作水压范围内C系列恒流节水阀的流量基本保持稳定（水压低于0.1MPa节水器不工作，即不影响低压下正常用水；水压高于工作水压上限时流量随水压增加缓慢增大）。
三、应用举例
      1、节水：为一定的用水方式（如个人盥洗、综合用水等）提供稳定、适合的流量，  高效节水并减小飞溅、提高用水舒适度，常用于水龙头节水（新建筑推荐使用其昌恒流水龙头）。
      2、平均分配流量：在用水器具之间平均分配流量，解决用水高峰时段低楼层流量大而高楼层流量小甚至不出流的问题（在供水不足的情况下，即使在同一支管上也存在靠近主管的水龙头流量大、远离主管的水龙头流量小的现象）。
      3、提升计时型IC卡水控机计费精度：与计时型IC卡水控机配套使用，可显著提升IC卡水控机的计费精度。
      4、节水的同时降低智能洁具故障：与IC卡水控机、感应洁具、电控洁具配套使用时，可减少上述产品的故障、延长其使用寿命。
      5、为供冷、供热终端设备（如空调风机、散热器）提供稳定的冷热媒，从而提供稳定舒适的室内温度。
      6、均匀给料：用于医药设备、医疗器械、饮料设备、水处理设备、注塑机冷却系统等提供稳定流量。

四、适用水压：0～1MPa（黄铜阀体）/0～彩金汇2.5MPa（304不锈钢阀体）。

五、规格型号：C系列恒流节水阀包括HS15-C3、HS15-C5、HS15-C7、HS15-C9、HS15-C11、HS15-C13、HS15-15、HS15-17八个常备型号。生活节水主要用C5、C7、少数用C3、C9，其他型号主要用于工商领域。15代表公称直径DN15，3、5、7等代表每分钟额定流量为3L、5L、7L等。公称直径、流量、材质等可按客户要求定制。
六、材质：优质黄铜+304不锈钢
七、包装方式：360只/箱

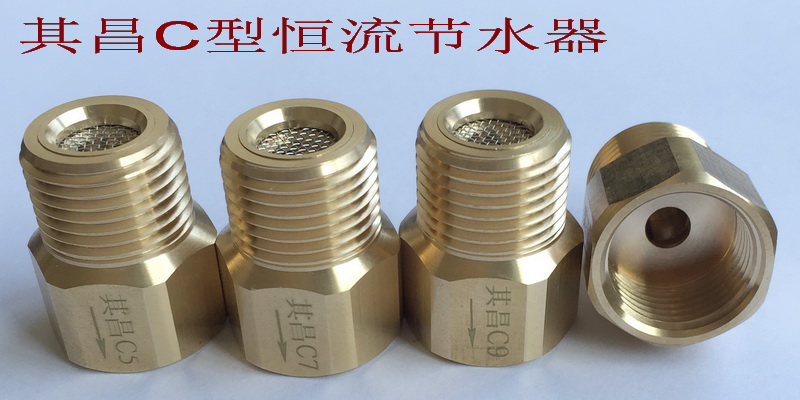

C系列恒流节水阀实物图片

C系列恒流节水阀几何尺寸、安装规格相同

精密级技术参数（高精度、主要用于工业领域，订单生产）

普通级技术参数（普通精度、主要用于生活节水）

	HS15-C5	HS15-C7	HS15-C9
流量L/Min	5	7	9
恒流压力MPa	0.1~0.4		0.12~0.4
彩金汇 流量均匀性	<=0.06L/S		<=0.07L/S
0.3MPa节水率	58%	42%	25%
综合节水率	≥40%	≥30%	≥20%
应用举例	与车站码头等以洗手为主的水龙头配套	用于综合用水，如学校、工厂公共盥洗间的水龙头	用于食堂、拖布池等流量需求较大的水龙头
安装方式	安装在用水设备前的管路上，G1/2”螺纹连接。
彩金汇   备注	1、节水率计算基准：12L/min（一般0.3MPa水压下的平均用水量）；2、节水龙头国标GB25501-2010规定在0.1~0.3MPa水压范围内出水口带附件的水龙头流量均匀性<=01.L/S.

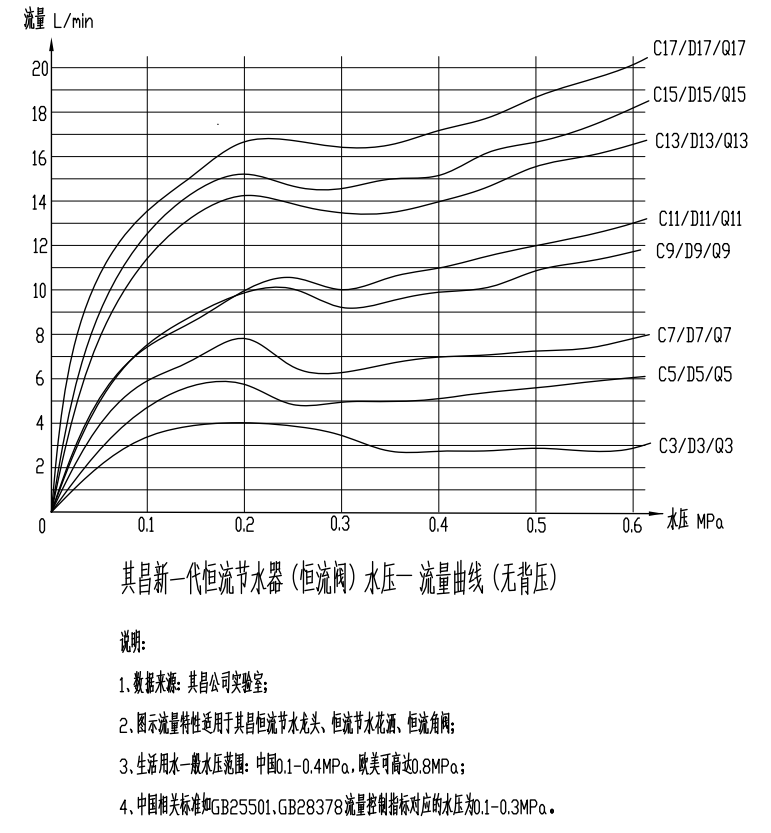

2024其昌恒流系列产品压力-流量特性曲线

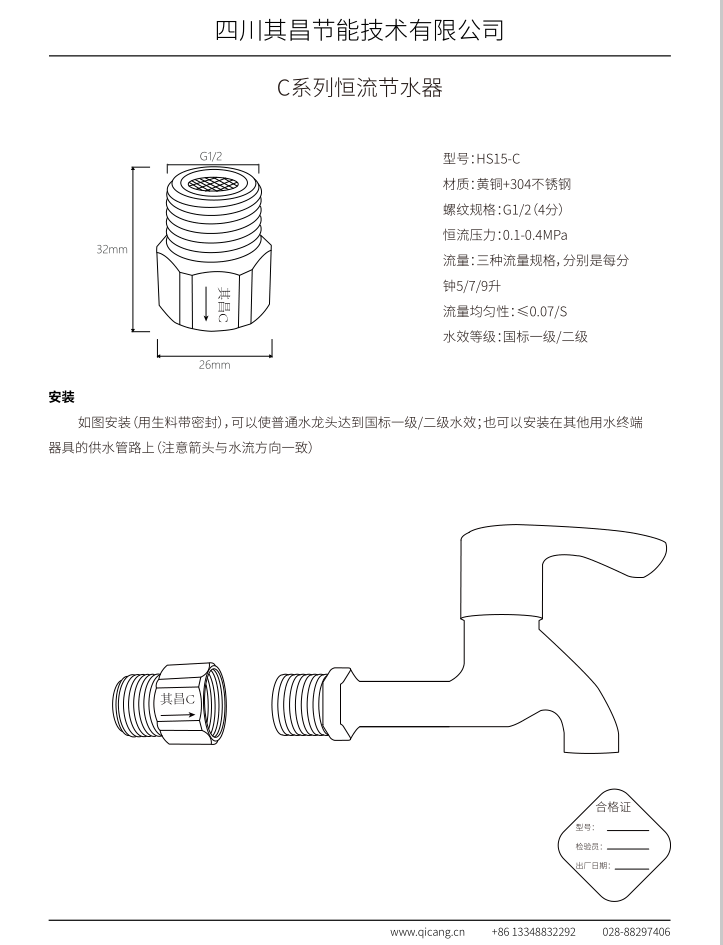

C系列恒流节水阀安装使用说明书

普通水龙头加装HS15-C5/C7恒流节水阀成为符合国家节水龙头标准GB25501之1级能效指标的节水龙头，加装C9、C11分别成为符合上述国标2、3级能效的节水龙头，彩金汇且流量均匀性明显优于国标。

---

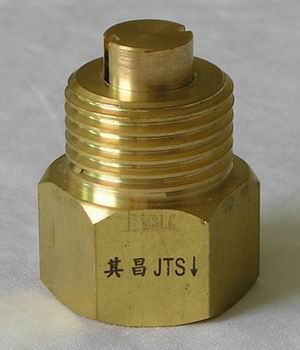

附：老产品订单生产（2000只起订）

注：

       1、很多厂商宣称的节水率虚高——要么是欺诈、要么是计算方法错误（参见节水问答>常见问题>^{怎样计算节水器的节水率}）。
       2、综合节水率来源于工程统计数据，是用户安装节水器后实际获得的节水效果（不是样品测试数量——样品测试数据更高）。参见节水器的实际节水率为何低于样品测试的节水率？
